OBO控制信号防雷器 MDP-4/D-24-T

OBO控制信号防雷器  MDP-4/D-24-T

产品参数


立即咨询:
深圳市雷铭科电子科技有限公司客服
谢经理
18759252003
邮箱:645352635@qq.com
QQ:645352635

图文详解

MDP用于各种设备测量和控制电路的防雷精细保护,防止它们受到浪涌过电压的损坏。超博设计(7.8MM)以及多线数式设计非常适合用于狭小空间内。多对线需要保护的情况。

 产品提供:5V、24V、和48V三种电压等级,以及2线、3线和4线三种保护线数。适用于不同线数、不同电压的各种现场要求。

      产品内部串联2.35Ω电阻,它的低电容性和电感性保护电路使其传输频率可达100MHz.因此可应付各种高频线路的需要。产品的内部电路结构使得其可用于从电压控制信号到4-20mA传感器在内的所有类型的测量和控制电路。

     特殊型号MDP-4/D-5-T-10和MDP-4/D-5-T-10内部采用特殊设计,使产品所能承受的额定负载电流达到10A,可适用于负载电流较大的场合。

     另外我们可以使用型号为VB-MDP/10-MD的连接桥,可将多个避雷器连接起来。这样可使多个MDP保护装置共享等电位联结。在避雷器(MDP)之间提供了低电阻连接。


    特性                                                           使用优点

多保护线数                                           ★可对多线进行保护

高传输频率达100MHz                          ★适用于不同区域及频率范围

可在工作状态下进行测量                      ★不对数据信号造成任何影响

超薄设计仅为8.7MM                             ★可以安装在可用空间非常狭小的配电箱中

内部各元器件精密配合                          ★达到防雷效果

多种接地方式                                         ★可以以三种方式接地

测     试

     我们经常需要对数据线路内过压保护装置进行功能测试。在这种情况下,更为重要的是必须确保在进行测试时不对数据信号造成任何不利影响。

     OBO Bettermann开发了“Life Control"测试装置,可在内部保护部件工作时对MDP进行测试。测试时不会对当前的测试电路及数据信号造成任何影响或中断。测试时不需要拆下防雷器,也不需要切断信号电路。

     使用“Life Control"测试装置,在通过测试探针接触被测的防雷器,内置的微处理器将测试结果显示在所附带的PLED显示屏上,并伴有声音信号。测试探针中安装有LED灯,因此在黑暗的配电箱中测试时能提供照明,以便找准位置。

MDP工控系列防雷器功能
1、维护更方便:在线测量防雷器工作状态,无需外加电源便可直接测量防雷器件是否损坏

2、使用更可靠:防雷器采用一体化结构,中间无断点,比插拔式的可靠性更高

3、安装更方便:35MM导轨安装、无螺钉接线端子,提供3种

4、接地方式:35mm金属导轨接地·专用接地排接地·接地端子用接地线直接接地应用更5、应用广泛:内部串联电阻仅2.35Ω,最大传输频率100MHz,可适用于各种类型的总线及工业控制、测量线等
6、空间更节省:防雷器厚度久8.7mm,节省安装空间,最多提供4线保护

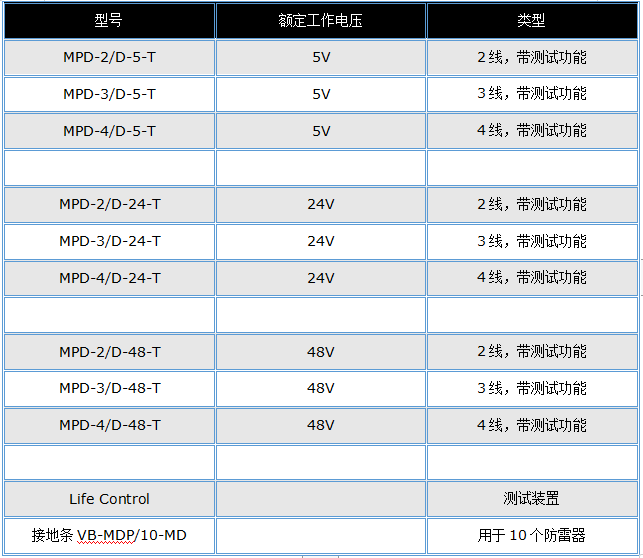

MDP工控系列防雷器型号

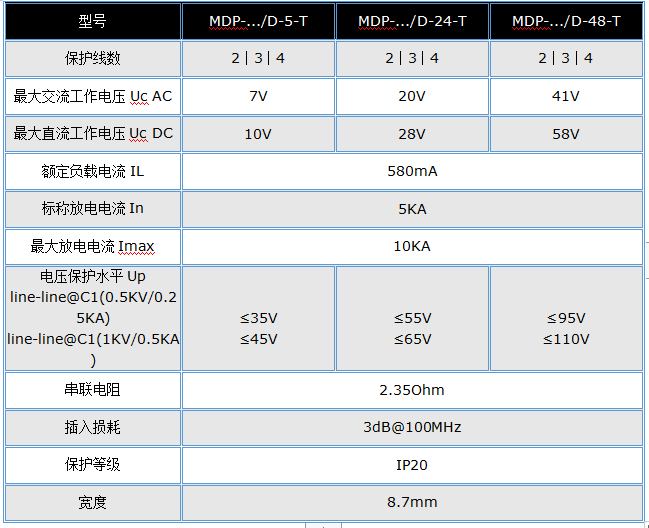

技术参数
