图文详解

一、产品简介

产品参数

输电电压可分为：10KV,25KV,30KV,50KV,100KV；

重量：20KG；

直径：1000mm；

高度：800mm；

材质：不锈钢，合金；

主放电电流的平均幅值小于7kA；主放电电流的陡度≤5kA/μs

基本上消除了雷闪时产生的感应过电压。

产品组成

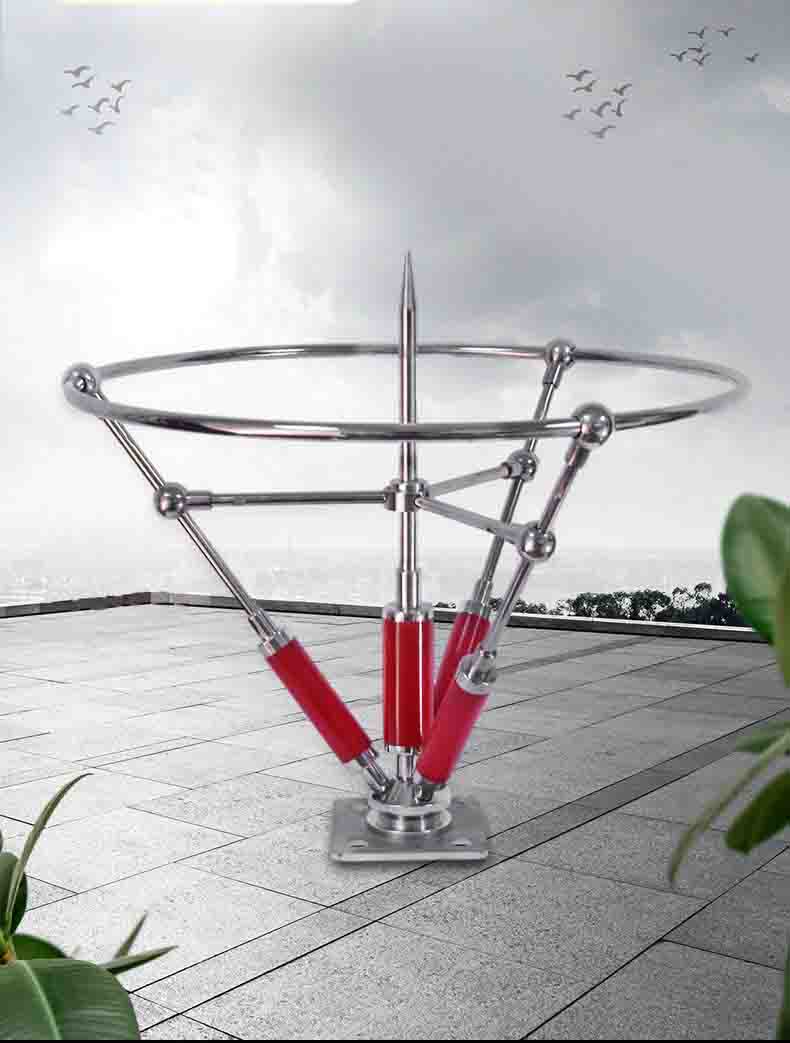

先导放电避雷针由针头、接地引下线、接地装置构成一套保护系统。它的针头不再是单针，而是由主针、动态环、贮能装置组成。可控针由可控针头、引下线、接地装置三部分组成的总称。可控放电避雷针（针头）由主针、动态环、箝位件、贮能等部件组成的一种装置。

根据尾部带金属线的火箭比高层建筑更容易引发上行雷的经验分析得出，要成功地引发上行雷，针头需要达到以下要求：在引发的上行雷发生之前，针头附近的空间电荷应尽量少，以便于自主针针尖向上发展放电脉冲。当需要引发上行雷时，针尖处的电场强度应足够高，以迅速产生放电脉冲。

防护原理

一般来说，下行雷闪时，先导自上而下发展，主放电过程发生在地面附近，所以电荷供应充分，放电过程来的迅猛，造成雷电流副值大，陡度高；上行雷闪，一般没有自上相下的主放电，它的放电电流由不断向上发展的先导过程产生，即使有主放电因雷云向主放电通道供应的电荷困难，所以放电电流副值小，且陡度低。

二、技术优势

◆ 放电时间比普通避雷针平均提前13.3μs。

◆ 在模拟电场比较低时，电晕电流比普通避雷针低得多，几乎处于完全抑制状态。

◆ 基本上消除了雷闪时产生的感应过电压。

◆ 在模拟电场增加到能够启动可控放电避雷针时，其产生的是脉冲式电晕放电电流，其电晕电流幅值比普通避雷针大好几十倍，但电晕电流的平均值比后者小，这有利于从电晕向先导电弧的转化。

◆ 抗风能力不低于风速50m/s。

◆ 安装方便，使用期内免维护。

三、 主要电气参数特性

(1) 针 高 h≤ 200m 时 ， 保 护角 65°， 相应 地 面 保 护 半 径 为 2.14h ，

离 地 面高 度 hx 处水 平 面 保护 半 径 为 2.14 （ h— hx）。

(2) 主放 电 电 流的 平 均幅 值 小 于 7kA。

(3) 主放 电 电 流的 陡 度≤ 5kA/ μs

(4) 基本 上 消 除了 雷 闪时 产 生 的 感 应 过 电 压 。

(5) 绕 击 概 率 不 大 于 十 万 分 之 一 时 的 保 护角 为 55°。

(6) 接 地 电 阻 ≤ 10Ω （ 一 般 地 区 ）。

(7) 抗 风 能 力 不 低 于 风 速 50m/s 。

(8) 安 装 方 便， 使 用 期内 免 维 护 。

四、安装说明

⑴ 可 控 放 电 避 雷 针 可 做 为 独 立 系 统 立 于 各 类 建 筑 物 上 ， 安 装 地 点的 选 择 应 满 足 既 要 经 济 又 要 保 证 安 全 的 要 求 。 用 于 保 护 输 电 线 路 时 ，直 接 装 在 杆 塔 顶 部 。

⑵ 在 安 装 可 控 放 电 避 雷 针 的 针 头 时 ， 要 求 动 态 环 保 持 水 平 ， 主 针处 在 铅 垂 方 向 。 自 针 头 顶 部 至 被 保 护 物 顶 部 的 高 度 大 于 3m。禁 止 在 结构 支 柱 上 悬 挂 电 话 线 、广 播 线 、电 视 天 线 及 电 力 架 空 线 。

⑶ 一 般 情 况 下 ， 可 控 放 电 避 雷 针 应 设 两 根 专 用 的 接 地 引 下 线 （ 对于 直 接 装 在 铁 塔 上 的 可 控 放 电 避 雷 针 ， 不 另 设 接 地 引 下 线 ， 直 接 与 铁塔 连 接 牢 固 就 可 以 了 ）。引 下 线 一 般 采 用 园 钢 或 扁 钢 ，其 尺 寸 不 应 小 于下 列 值 ：

园 钢 直 径 10mm， 扁 钢 为 4×25mm

⑷ 引 下 线 沿 建 筑 物 或 构 筑 物 外 墙 敷 设 ， 并 经 最 短 路 径 接 地 。 建 筑艺 术 要 求 较 高 者 ， 也 可 以 暗 敷 ， 但 截 面 应 加 大 一 倍 。

                                                                               图 5 底部安装尺寸

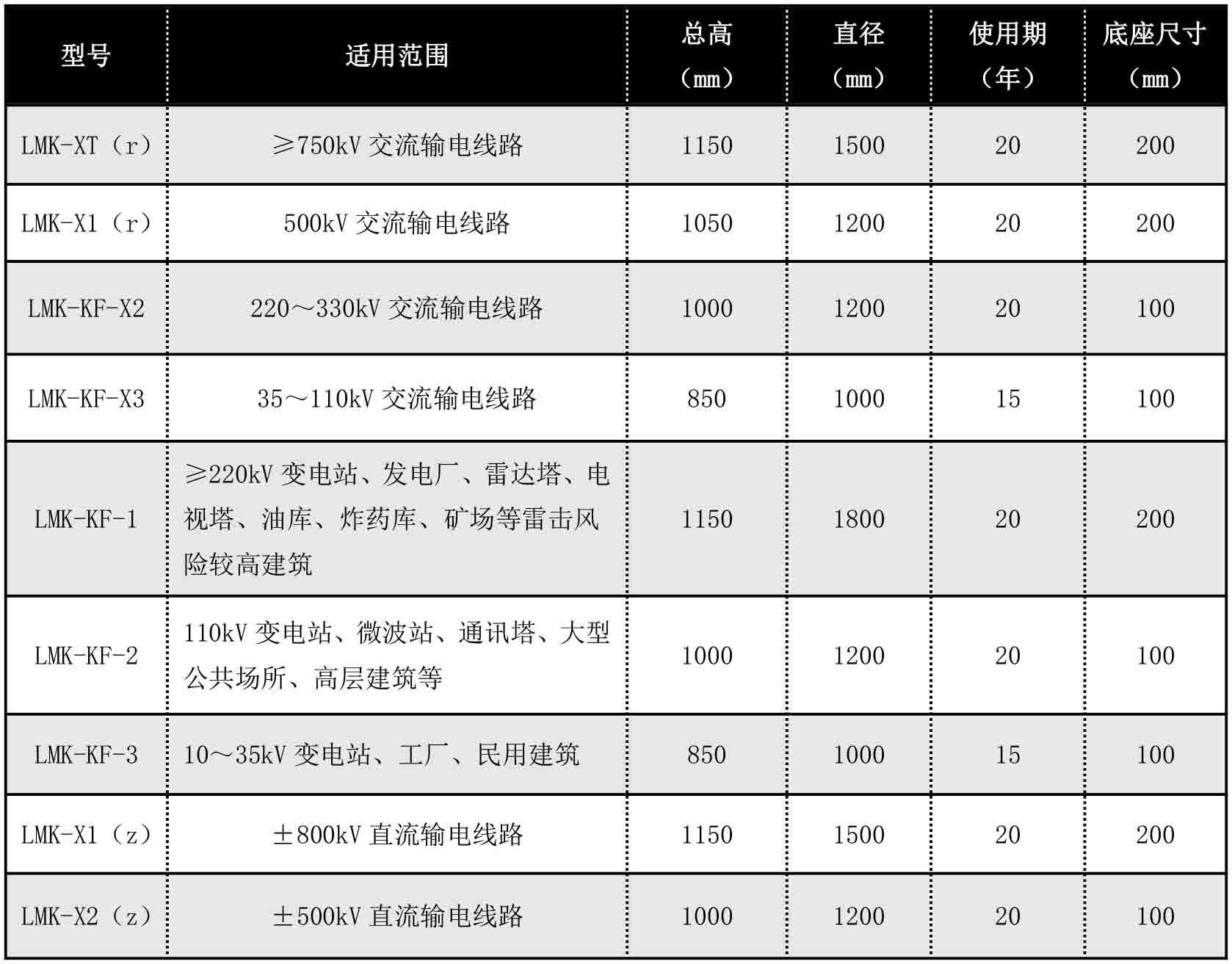

注：D的尺寸详见表 2

⑸ 在 易 受 机 械 磨 损 的 地 方 ， 地 面 上 约 1.7m 至 地 面 下 0.3m 的 一 段接 地 引 下 线 应 穿 铁 管 保 护 。

⑹ 可 控 放 电 避 雷 针 系 统 的 接 地 电 阻 应 符 合 相 应 场 所 的 要 求 ， 但 最大 值 应 小 于 30Ω 。

⑺ 一 般 采 用 复 合 地 装 置 。 垂 直 埋 设 的 接 地 体 可采 用 角 钢 、 钢 管 ；水 平 埋 设 的 接 地 体 采 用 扁 钢 、 园 钢 。 它 们 的 尺 寸 不 应 小 于 下 列 标 准 ：角 钢 4×40×40mm，钢 管 壁 厚 3.5mm*Φ 35mm，扁 钢 4× 25mm，园钢 Φ12mm。

⑻ 接 地 装 置 处 于 行 人 过 道 的 地 下 时 ， 应 考 虑 采 取 降 低 跨 步 电 压 的措 施 。

⑼ 针 头 组 装

① 当 针 头 以 整 体 出 厂 时 ， 组 装 前 只 需 进 行 外 观 检 查 和 螺 栓 连 接 检查 ， 拧 紧 连 接 螺 栓 。 如 果 因 运 输 原 因 造 成 变 形 ， 可 参 照 下 面 的 针 头 组装 步 骤 及 要 求 进 行 调 整 。

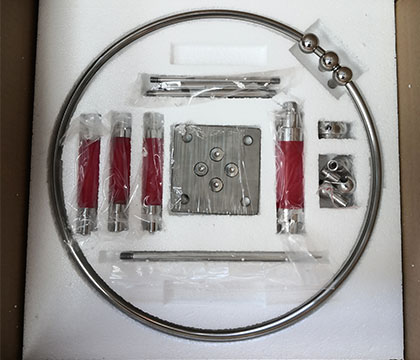

② 针 头 出 厂 是 散 件 时 ， 组 装 前 应 检 查 零 部 件 是 否 齐 全 和 完 整 ； 然后 按 以 下 顺 序 组 装 ：

·将 带 主 针 的 底 座 垂 直 放 到 地 面 上 ， 然 后 将 四 根 斜 杆 固 定 到 底 座的 四 个 螺 孔 上 。

·将 动态 环 与 四 根 斜 杆 对 称 连 接 好 。

·将 四 根 水 平 拉 杆 对 称 布 置 且 将 它 们 与 斜 杆 和 套 在 主 针 上 的 盘 形法 兰 连 接 起 来 ， 注 意 调 整 端 在 斜 杆 的 一 侧 。

·调 整 动 态 环 与 地 面 平 行 ， 四 根 斜 杆 等 分 布 置 ， 盘 形 法 兰 固 定 在主 针 标 定 的 位 置 上 。

·拧 紧全 部 连 接 螺 栓 。
