电源视频三合一防雷器 LMK3-AS220

电源视频三合一防雷器   LMK3-AS220

产品参数


立即咨询:
深圳市雷铭科电子科技有限公司客服
谢经理
18759252003
邮箱:645352635@qq.com
QQ:645352635

图文详解

      雷铭科LMK3-AS220三合一防雷器是模拟摄像机多功能电涌保护器依据IEC、GB标准设计和制造。适用于交直供电,浪涌保护器系列采用多级保护电路,选用最新高速浪涌保护器件,反应速度快,输出残压低,传输性能优越。接口采用标准BNC接口,单路集成设计使用方便,传输特性0-10MHz,产品采用复合对称电路,共模,差模全保护,选用铝合金外壳、密封性好,具有防尘、防腐蚀功能,串联方式连接安装, 抑线路上的高压脉冲,保护后端设备免受雷电、浪涌的损害。
功能特点:

      1、通流容量大:10KA(8/20μS),高速反应(10-12纳秒),低损耗;

      2、电源、视频、控制防雷三合一设计理念,不占空间,适用于带云台控制的监控模拟摄像机的防雷保护;

      3、能有效防止摄像机电源、视频、云台控制等设备间电位差瞬时增大而造成的设备损坏;

      4、内部采用两级串联式联动保护,残压低,使用寿命长;

      5、电源电涌保护端口带LED失效指示(绿色:正常;熄灭:失效);

      6、三合一防雷器采用集成化结构、体积小、接线简易、安装方便。

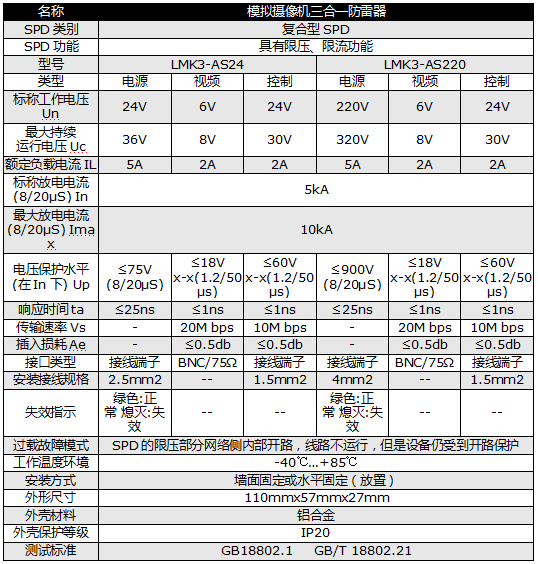

技术指标:


安装方法:

    1、三合一防雷器串联安装在摄像机端口前(“IN”标识端接入线路,“OUT”标识端与被保护摄像机相连接),然后直接接地。

    2、线路端子接法(电源部分):电源两端分别对应接“L/+”“N/-”。

    3、线路端子接法(控制信号):每组使用一对信号线,按标识“1对2;3对4”相对应连接。

    4、接地线截面应≥4mm2,且尽可能短。安装本防雷产品要求接地电阻小于4Ω,在接地线及接地电阻合格下防雷性能最优。

    5、本防雷器免维护,雷雨后应及时检查和记录避雷器的工作状况。

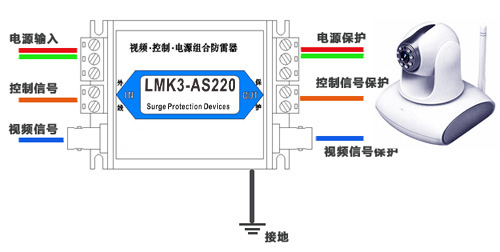

 安装接线图

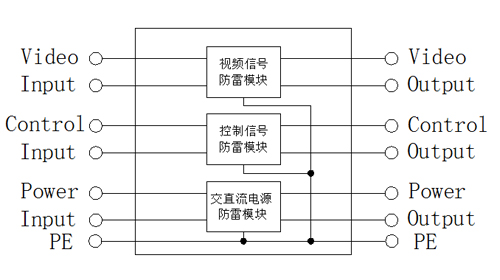

防雷器原理
