功能和应用领域
雷电浪涌保护器V 25-B+C依据VDE 0185,Part 1和Part 100的要求，而设计的一种雷电保护等电位连接器。该装置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等级为B+C级保护器的要求。在建筑物雷电保护安装工程中，它保证了电源线上的等电位连接。当电源线架空引入建筑物时，架空线可能会引入部分直接雷击雷电流，在此种建筑物电源架空引入的线路上，该保护器也可应用。
V 25-B+C/3+NPE（B+C等级）可用于TN-C-S，TN-S，TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的最新需求设计而来的，允许成对保护器简单、安全的安装。
高性能浪涌保护器OBO V 25-B+C有一个特别的压敏电阻电路，装置内含良好非线性特性（а>30）的氧化锌压敏。即使电路出现高能电涌，设备也能得到最大程度的保护。甚至当电涌电流达到60 kA时，保护器的电压仍低于1.5 kV。因此，该保护器能够承受直击雷的部分雷电流。在过载情况下，保护器内置的热感断路器可以将保护器模块从主电路中脱离出来，保证供电系统正常工作，与此同时状态显示视窗由绿色变为红色。
OBO电涌保护器V 25-B+C不仅能承受高通流容量的雷电流，同时具有低的保护电压的特性，能够作为一个B+C联合保护器使用。
安装
OBO V 25-B+C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。

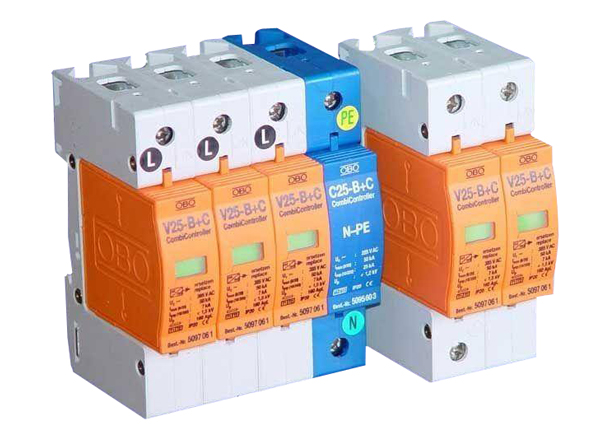

obo V25-B+C防雷器的特性
1、金属氧化物压敏电阻；
2、可插拔式部件；
3、内部已连接的防雷器底座；
4、热感断路器和视窗指示装置；
5、带NPE火花间隙模块的防雷器；
6、B+C级联合保护，应用于建筑物整体空间较小的场合；

obo V25-B+C防雷器的使用优点
1、可以应付频繁的电涌电流的冲击，寿命长；
2、防雷器模块损坏后可以带电插拔更换；
3、不需再进行接地跳线，容易安装；
4、对防雷器的工作状态一目了然；
5、使用范围广（适用于TN、TT和IT电网），结构更安全；
6、只在总配电柜内安装一套保护器。

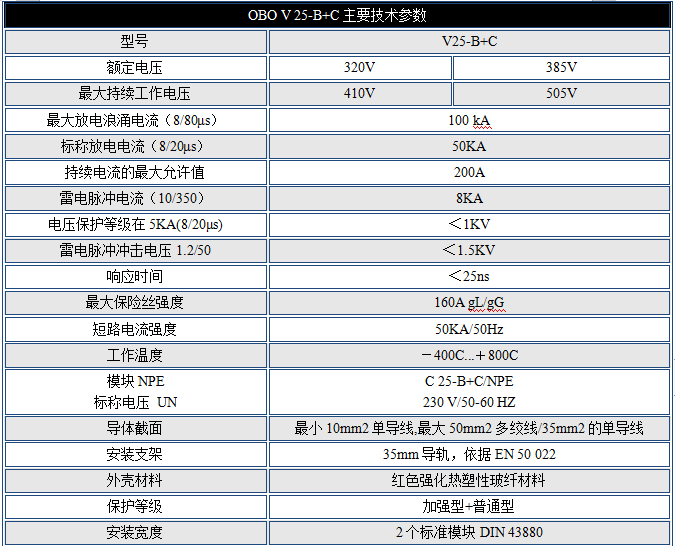

技术参数
