千兆网络二合一防雷器 LMK2-QZ/NS220

千兆网络二合一防雷器   LMK2-QZ/NS220

产品参数


立即咨询:
深圳市雷铭科电子科技有限公司客服
谢经理
18759252003
邮箱:645352635@qq.com
QQ:645352635

图文详解

    雷铭科 LMK2-QZ/NS220、LMK2-QZ/NS24、LMK2-QZ/NS12千兆网络电源组合电涌保护器(又称:电源网络二合一防雷器,电源网络二合一避雷器,电源网络二合一电涌保护器)是依据IEC和GB标准设计,主要用于各类弱电设备、安防设备、电信设备、网络设备的电源和1000M网络信号线路的雷击电磁脉冲(LEMP)保护,是一体化多功能电涌保护器。

功能特点:

  1、最大通流容量:10KA(8/20μS),电源线路采用两级复合平衡最安全线路,交流可以不分零/火线,零/火线随便接(直流需分正负极),差模(线对线)、共模(线对地)全模保护,残压低,特别适合室外设备,受雷击能量大,对残压值要求比较严酷的安装场所。

  2、网络线路内部同样采用两级串联式复合型保护,差模(线对线)、共模(线对地)全模保护,残压低,使用寿命长;

  3、能有效防止电源、网络等线路间电位差瞬时增大而造成的设备损坏;

  4、采用集成化结构、在符合相关参数的情况下体积做到最小,不占空间;

  5、电源电涌保护端口带LED失效指示(绿色:正常;熄灭:失效);

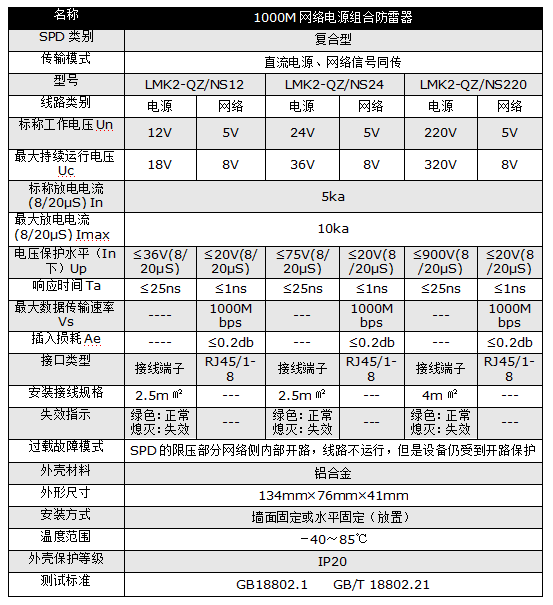

技术指标:


安装方法:

 1、防雷器串联安装在被保护设备端口前(“INPUT”标识端接入线路,“OUTPUT”标识端与被保护摄像机相连接),PE端子接防雷地网。

 2、线路端子接法(电源部分):

     交流电源:两端分别对应接“L1-L1”“L2-L2”,不分零火线;

     直流电源:两端分别对应接“L1-L1”“L2-L2”,直流分正负极,正极接L1,负极接L2,且勿接错。

 3、RJ45网络信号线路接法:串联安装,RJ45水晶头直接插接即可。

 4、接地线截面应≥4mm2,且尽可能短。安装本防雷产品要求接地电阻小于4欧姆,在接地线及接地电阻合格下防雷性能最优。

 5、本防雷器免维护,雷雨后应及时检查和记录避雷器的工作状况。

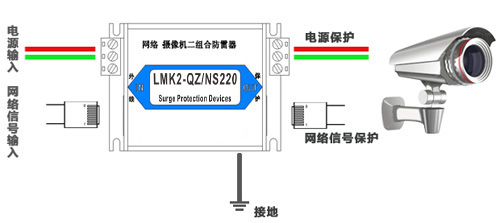

安装接线图

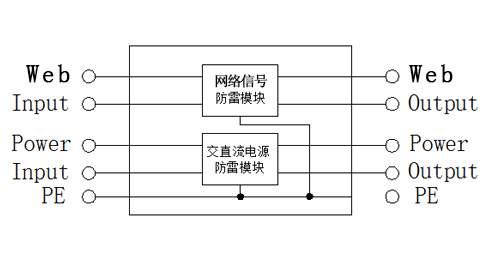

防雷器原理
